电力通讯产品EMC对策



电信技术的发展趋势是:网络业务应用ip化,网络交换技术分组化,网络基础设施宽带化,网络功能结构简单化,三网融合的一体化。电力通讯的发展很迅猛,对产品品质要求也随之提升。如下是我司对一款电力通讯产品的EMI整改。

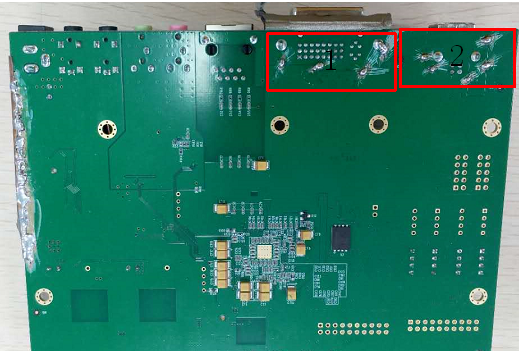

如图1与2两片隔开的独立地与旁边的地全部连起来。

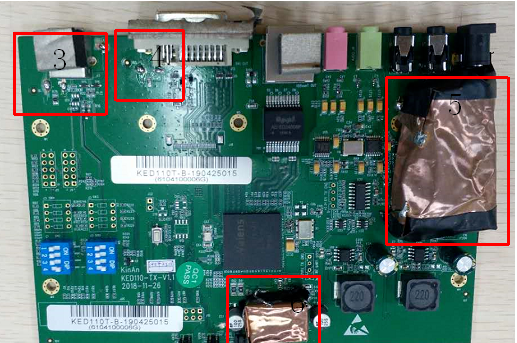

如图1与2两片隔开的独立地与旁边的地全部连起来;如图5、6屏蔽,屏蔽体四个脚接地。

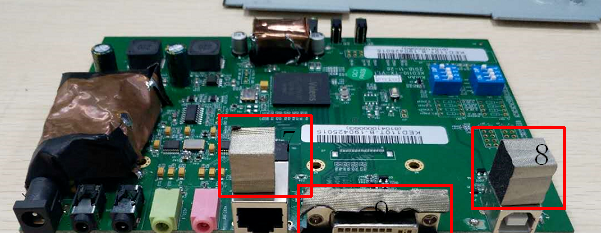

如图7与8贴导电布与机壳接地,如图9 DVI口贴导电布。

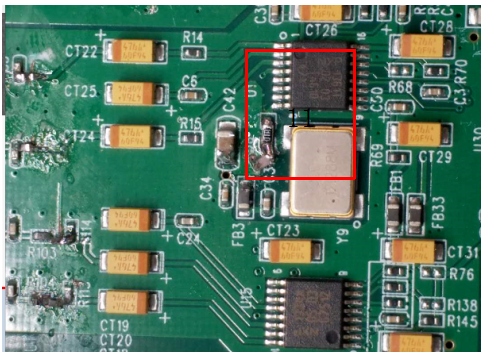

如图10,串晶振2路改为50欧电阻。





如图11,晶振回路电阻改为100欧,对地串20PF电容。




接收机

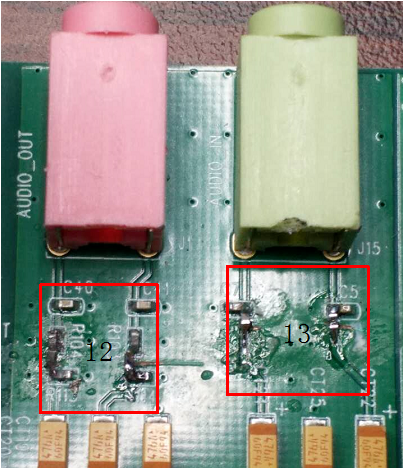

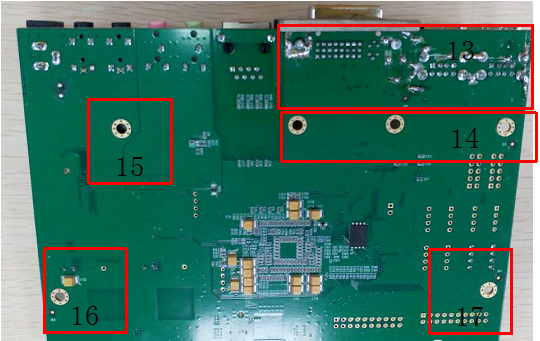

如图13,独立的地与周边大地全部连成一片。

如图15、14、16、17,锁螺丝处的露铜地与周边的地(包括4个层)360度连成一片。

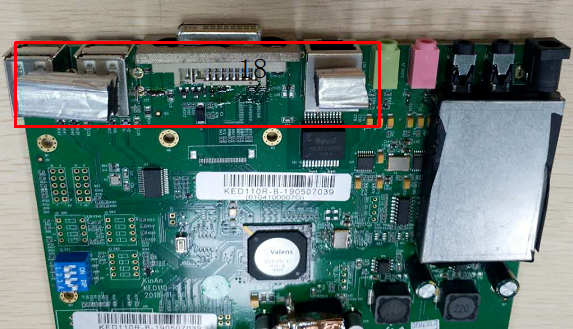

如图18,接导电泡棉与机壳地相接触。

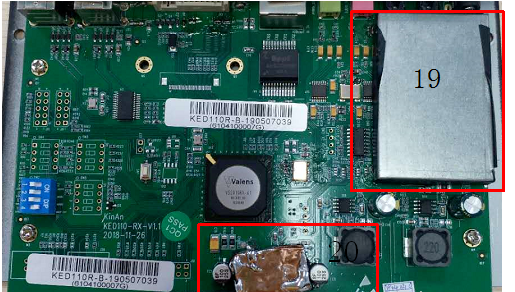

如图19、20加屏蔽盖,屏蔽盖4个脚接地。

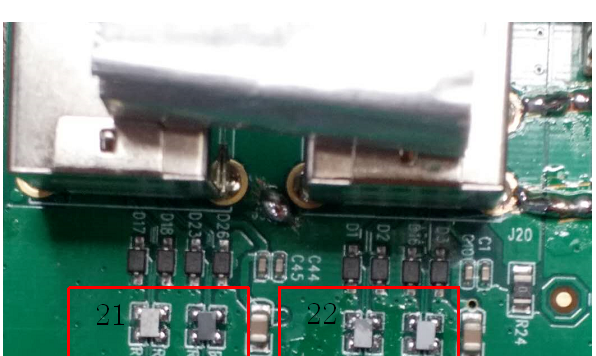

如图21、22更改为共模120欧(品牌:心通康,料号:CMW2012R1037-Z121TF)

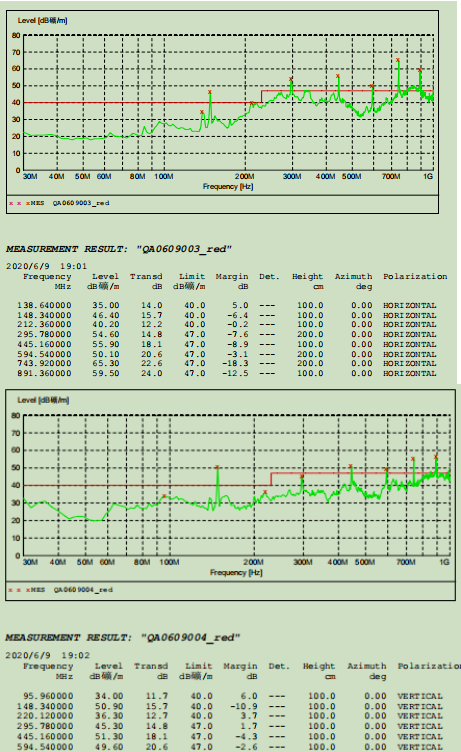

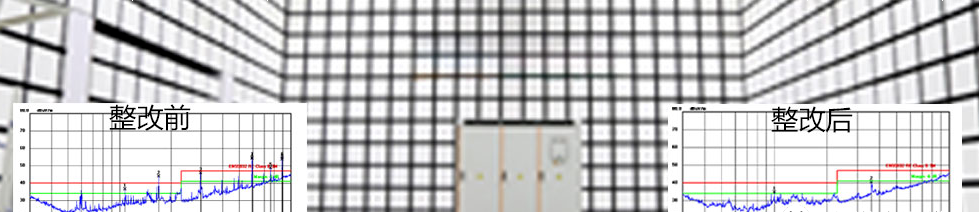

整改前数据

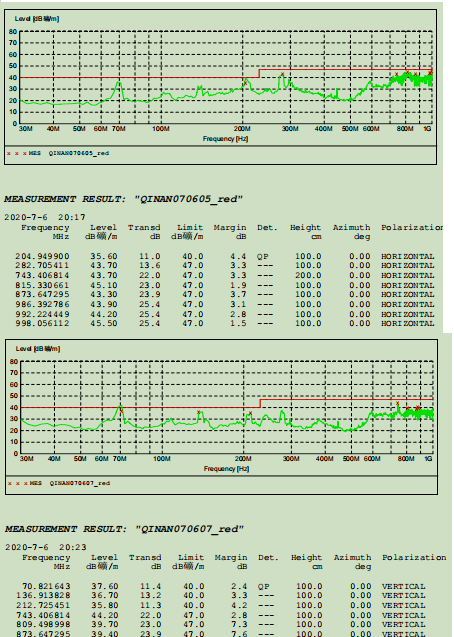

整改后数据
